什么是科研示意图？
科研示意图是对结构、机制、通路、工作流或研究关系进行视觉解释的图示。它比普通插画更强调科学含义：对象具有明确角色，箭头说明方向或关系，标签帮助读者把视觉模型与论文术语对应起来。它可以展示系统包含什么、过程如何随时间变化，或者多个组件如何互相作用。好的科研示意图会降低理解成本，但不会把科学内容简化成没有依据的装饰。
研究者会在论文、图形摘要、海报、课程讲义、基金申请和实验室文档中使用示意图。统一的视觉语言可以帮助同一项研究在不同场景中保持术语和逻辑一致。SciDrawer 用来帮助你从文字描述或草图进入第一版构图，但在用于论文或正式演示之前，仍需由你检查科学准确性、比例、方向和标注。
常见的科研示意图类型
不同研究问题需要不同的视觉语法。在绘图前先确定类型，可以让读者更快知道应该关注什么，也能避免画面变成互不相关的图标集合。下面三类覆盖了许多常见场景，也可以在同一项研究中组合使用。
机制图（Mechanism Diagram）
机制图说明某种干预、相互作用或生物事件如何带来变化。可以用空间分区表示细胞膜、细胞质、细胞核、组织或设备层。箭头负责表达激活、运输、抑制或转化，短标签说明关键实体。如果研究问题关注的是高层次机制，就不必把每个分子都画出来；清楚的因果链通常比完整清单更有价值。
通路图（Pathway Diagram）
通路图强调顺序、分支、反馈或汇合，适合表现信号级联、代谢路径、实验流程、治疗反应和数据处理管线。先确定阅读方向，再统一箭头样式；有分支时让分支对齐，反馈关系则可以用不同线型或简短说明区分，避免大量线条穿过主体画面。
带标注的示意图（Labeled Diagram）
带标注的示意图用来识别结构、样本、设备或模型的组成部分。主体应保持稳定的中心位置，标注线尽量不交叉。可以按区域分组标签，缩短术语，并用小图例解释重复符号。植物细胞标注图 展示了如何在保留清晰轮廓的同时放置多个细胞器标签。
如何一步一步制作科研示意图？
高效的做法是在选择颜色和装饰之前，先把科学关系说清楚。无论你是从零绘图、修改模板，还是让 AI 先生成草稿，都可以使用下面的工作流。
确定核心结论和实体
先写出这张图要支持的一句话结论，再列出解释该结论所必需的实体，并按空间、阶段或角色分组。这样可以避免机制图变成术语表，也可以避免标签压住带标注结构的主体。在 AI 生成器 中明确写出实体、关系和阅读方向，通常能得到更有用的第一版构图。
选择布局语法
连续步骤适合从左到右或从上到下的流程，带标注结构适合中心主体加引线，依赖空间位置的机制则适合用分区或泳道表达。如果核心结论是两个条件的差异，可以使用对比式布局。浏览 模板库，可以看到固定网格、重复面板和统一间距如何帮助读者扫描复杂解释。
先画关系，再补细节
先放置主要对象和箭头，暂时隐藏标签，检查图是否仍然能被理解。随后只添加会改变解释的细节，例如受体、运输步骤、对照组、测量输出或关键结构标志。激活、抑制、移动和不确定性应该使用稳定的视觉词汇，不常见的符号则放进图例说明。
核对准确性并导出
逐项对照论文、文献或经过验证的实验流程，检查标签和箭头。注意图是否暗示了证据并未支持的比例、顺序或因果关系。在最终展示尺寸下检查可读性，再导出要求的格式并保留可编辑版本。如果示意图还要被整理成完整论文摘要，也可以参考 图形摘要制作工具 的叙事结构。
科研示意图示例
示例的价值不只是模仿画面，而是观察视觉结构如何承担科学含义。下面的案例覆盖解剖结构、机制、通路和实验流程，每个案例都建立了主阅读路径，并让标签成为辅助解释，而不是全部内容。
植物细胞标注图
中心细胞轮廓为标签提供稳定锚点，引线向外连接文字，避免文字遮挡细胞器。清晰的外轮廓让读者在阅读术语之前就能理解主体结构。
机制与通路概览
横向排列的阶段和统一箭头清楚表达了方向，适合说明机制而不需要让读者解读大量交叉连线。
微流控实验流程
重复的阶段和一致的面板间距把实验步骤压缩成易扫描的流程，读者先看到顺序，再通过短标注理解每一步发生了什么变化。
细胞信号级联

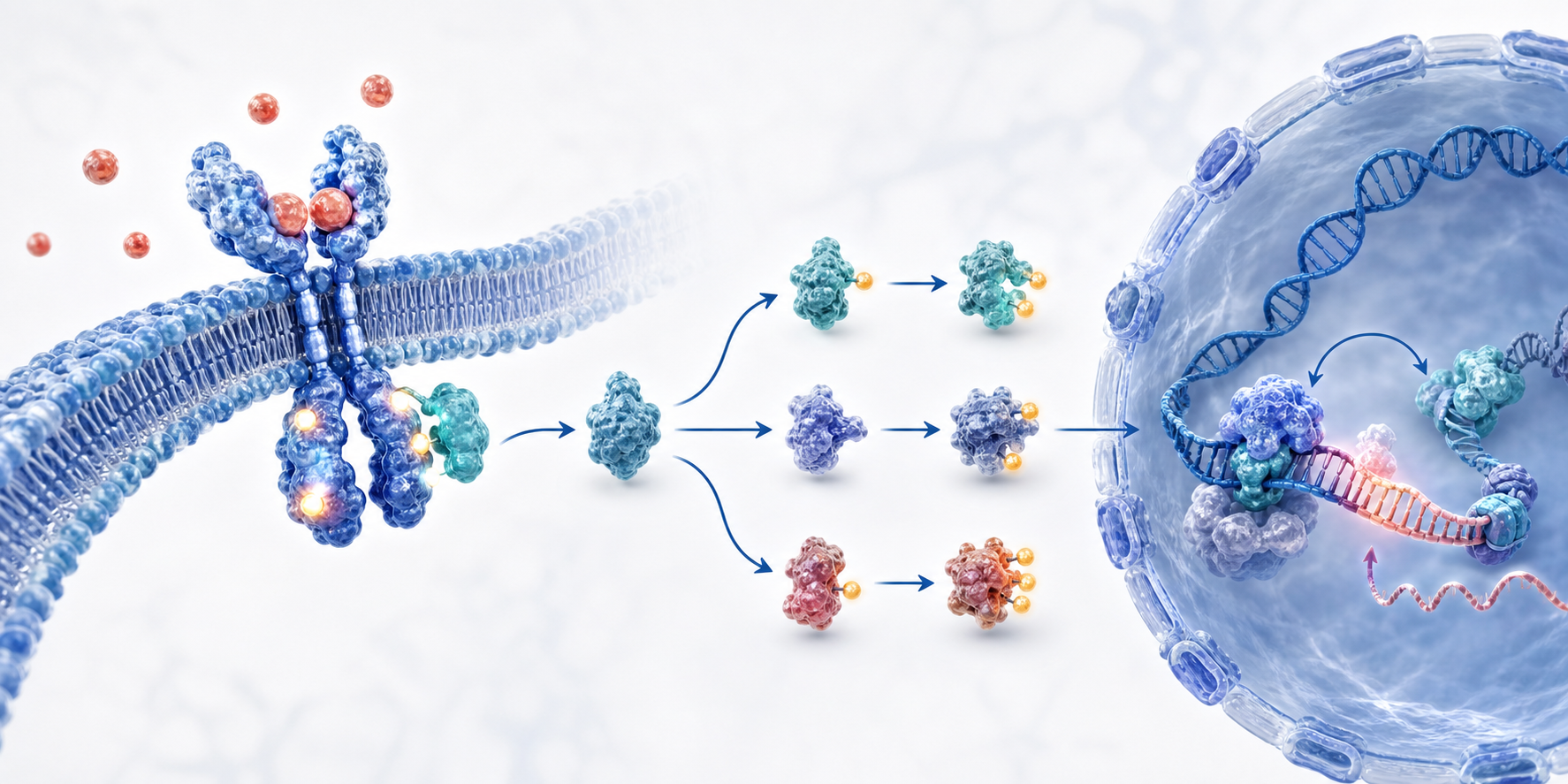

空间分区说明事件发生的位置，方向箭头解释从受体激活到细胞核反应的转变，分子细节服从于机制主线。
科研示意图的常见错误
拥挤通常说明核心结论还没有被收窄。继续添加标签不能解决主要实体之间关系不清的问题。可以回到一句话结论，删除不改变解释的细节，并在两个故事竞争同一画面时拆成两张图。读者应该清楚什么是主体、什么是辅助信息，以及图的阅读从哪里开始、在哪里结束。
另一个问题是符号不一致。同一张图中一个箭头如果表示激活，就不应在另一处无说明地表示移动。尤其要避免只依赖颜色，考虑打印和色觉差异带来的影响。小字号、低对比度、交叉引线和未解释的缩写，都会让科学正确的图变得难以使用。
- 不要在没有理由的情况下混用多种阅读方向。
- 装饰性图标不能比清晰的科学符号更重要。
- 检查每一条箭头是否都在解释一个关系或过程。
- 确认标签与论文中的术语和缩写保持一致。
模板与相关图示工作流
当你知道需要哪一种解释、但不想重新搭建网格、标签体系和面板节奏时，可以从模板开始。科研示意图模板 方便比较不同视觉结构；解剖结构类工作可以参考 植物细胞示例 的引线与标签；如果需要总结整篇论文而不是单个机制，图形摘要页面 会提供更偏叙事的结构。
结构明确后，可以在 AI 科研配图生成器 中输入详细提示词、草图或参考图。通过 [SciDrawer 首页](/) 了解完整科研配图工作流，再回到模板库调整排版。让不同图示使用相同术语和视觉语言，可以提升整篇论文的阅读连贯性。
常见问题
科研示意图生成器可以制作什么？
可以从提示词、草图或参考图开始制作机制图、通路图、带标注结构图、实验流程图、图形摘要和其他科研视觉草稿。
SciDrawer 可以制作机制图吗？
可以。请描述实体、空间分区、相互关系和机制方向，生成后仍需对照科学资料检查标签与因果箭头。
可以制作通路图吗？
可以。在提示词中写清起始事件、中间阶段、分支、反馈和最终结果，有助于建立可读的通路结构。
可以制作带标注的示意图吗？
可以。说明主体和需要的标签后，再针对引线、术语和排版进行调整，然后用于论文或演示。
可以从草图或参考图开始吗？
可以。草图适合表达布局和关系，参考图适合表达风格或结构；无论使用哪一种，都要核对最终科学内容。
生成结果可以编辑吗？
可以继续用修改后的提示词、草图或参考图迭代，并在编辑器或出版工作流中完成精确标签和最终润色。
生成的示意图可以不检查就直接发表吗？
不建议。生成结果是有用的起点，不代替科学审核；发表前应检查标签、箭头、比例、缩写和结论。
中文论文可以使用科研示意图吗？
可以。把标签替换为论文术语，确认字体和可读性，并遵循目标期刊或会议的投稿要求。
工具有免费额度吗？
SciDrawer 提供免费额度用于体验工作流，具体生成限制取决于当前账户和积分配置。
